PIC: Linguagem Ladder para Microcontroladores

PIC: Linguagem Ladder para Microcontroladores



Ladder: É uma linguagem de programação gráfica, em forma de diagrama, que por ser de fácil criação e interpretação e representar ligações físicas entre componentes eletrônicos (sensores e atuadores), acaba sendo bastante utilizada em ambiente industrial.

Programa Utilizado: LdMicro

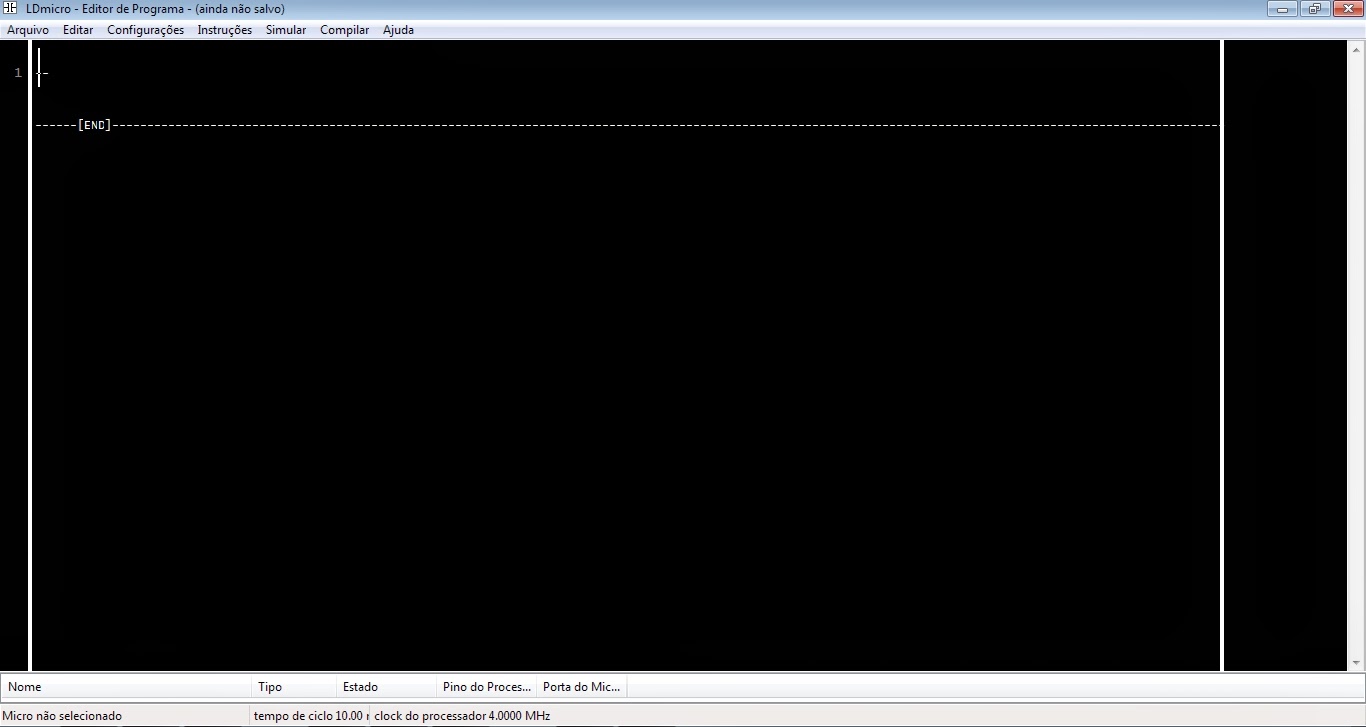

Tela inicial LdMicro

Microcontroladores suportados:
· PIC16F628(A)
· PIC16F88
· PIC16F819
· PIC16F877(A)
· PIC16F876(A)
· PIC16F887
· PIC16F886
· ATmega128
· ATmega64
· ATmega162
· ATmega32
· ATmega16
· ATmega8

Comandos mais Utilizados: (atalhos)
Inserir nova linha: shift V ou shift 6
Inserir um comentário: ponto e vírgula
Detecta borda subida: /
Detecta borda descida: \
Temporizar para desligar: F
Temporizar para ligar: O
Temporizar para ligar retentivo: T
Contador incremental: U
Contador decremental: I
Contador circular: J
Comparador de igualdade: =
Comparador maior que: >
Comparador menor que: <
Compara se é maior ou igual: .
Compara se é menor ou igual: ,
Insere BOBINA: L
Insere Contato: C
Insere reset de contador: E
Carrega variável com algum valor: M
Insere operação soma: +
Insere operação subtração: -
Insere operação multiplicação: *
Insere operação de divisão: D
Leitura de analógico: P

Exemplo:
Pisca led em "C" no MikroC




Pisca led em "C" no LdMicro




Aguardem as próximas postagens sobre Linguagem Ladder para Microcontroladores.

Postado por Rick.

3 comentários:

  1. Como compilar pro arduino essa linguagem do LD Micro?

    ResponderExcluir
  2. e so baixar a ultima versao do LDmicro que la tem os microcontroladores do arduino.

    ResponderExcluir
    Respostas
    1. Não é bem assim não meu caro,não é todos arduinos que rodavam até o ano passado 2016, para esse anonimo que respondeu. É preciso testar, no entanto, agora em 2016 saiu um build 4.1.4 que o autor diz que roda o arduino mega (atmega 2560) e inclusive ele, o atmega 2560, agora sim, está na lista do LDmicro. Fica esse recado a todos. E parabéns ao fantastico dono desse blog, parabéns pelo sucesso, que venha mais!

      Eu lhe digo, que agora sim em 2017
