PIC: DHT11 - Sensor de Umidade e Temperatura
DHT11 é um sensor de temperatura e umidade.
Ele utiliza um sensor capacitivo de umidade e um termistor para medir o ar circundante e, produz um sinal digital no pino de dados (Data).
É bastante simples de usar, mas requer cuidado na hora de ler os dados. A desvantagem deste sensor é que você só pode obter novos dados a cada 2 segundos. ( esse é o tempo ideal ).
A temperatura é dada em (°C) e a umidade relativa em %.

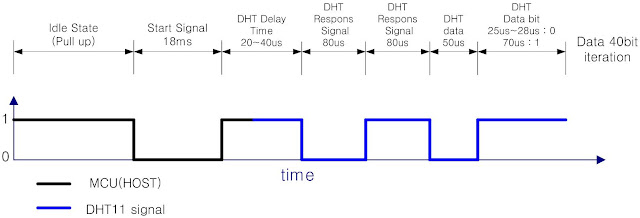

Sinal de saída de dados do DHT11
CÓDIGO
Microcontrolandos/DHT11
Teste feito com PIC18F4550 e Display Nokia 3310
Caso não funcione, retire o resistor de pull-up!!!
